3D掃描儀 RigelScan
高精度、高效率、對各類高反光材料具有極高的掃描精度
ZG 產品設計
產品優勢
測量精度
●精度最高0.01mm，分辨率最高0.02 mm
●體積精度0.02+0.06mm/m，結合全局測量系統PhotoShot體積精度為0.02+0.025mm/m
●快捷的校準程序，精度不隨使用時間發生改變
●即插即用的系統，無任何前置使用程序
●設備操作簡單，易學易用，初學者半小時即可熟練操作；
●使用高效穩定的USB3.0接口，實現數據的非常大速率的傳輸，提高掃描幀率，節約時間

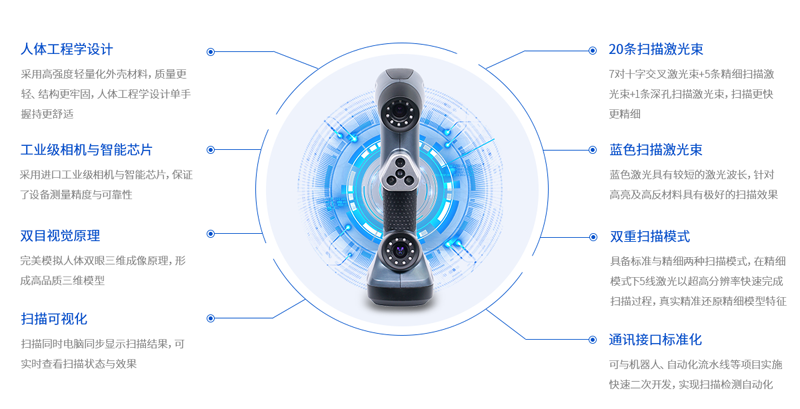

●7對十字交叉激光束+5條精細掃描激光束+1條深孔掃描激光束，掃描速度達48萬次測量/秒；
掃描特性
●手持任意掃描, 隨身攜帶，只有1kg；
●在測量過程中，零件和掃描儀可以自由移動，不影響設備掃描效果
●高反、高亮、彩色表面可直接掃描，無需任何預處理
●多功能按鍵與軟件實時交互，快速訪問高頻軟件功能
●兼容UG、polyworks、solidworks、Geomagic Studio等三維設計軟件操作方便，適用范圍廣，可在狹窄的空間掃描，對工作環境無要求。
軟件特性
●掃描可視化：掃描同時電腦同步顯示掃描結果，可實時查看掃描狀態與效果
●模型對比檢測：支持設計數模與掃描模型的特征創建、對齊、比對等，可一鍵生成檢測報告
●自由空間坐標系創建：用戶可自定義特征創建獨立空間坐標系
●一鍵檢測報告生成：可根據實際產品，進行不同方式的對齊、測量、比對檢測等；可實現全尺寸及形位公差的檢測分析，并自動生產檢測報告。
●高性能點云處理算法：可實現快速的三維模型生成，節省數據處理時間
●豐富的三維數據處理功能：用戶可根據需求對掃描數據進行任意處理，可360°全景瀏覽模型，觀看
客戶利益
無任何操作經驗者經過半小時培訓即可熟練掌握設備的各類操作與校準程序，產品使用對環境要求低
提高的掃描效率
理想480,000 次/秒的測量速度，快速完成各類工件的掃描建模
更廣泛的掃描應用
可掃描各類不同尺寸物體及表面類型，自動化完成數據建模等應用，真正做到一機多能。
技術參數
產品型號
RigelScan
RigelScan Elite
掃描模式
標準模式
精細模式
標準模式
精細模式
測量速率
205,000次/秒
320,000次/秒
480,000次/秒
320,000次/秒
掃描區域
最大225×250mm
最大275×250mm
藍色激光光源
6條激光線（+額外1束掃描深孔，+額外5條掃描細節）
14條激光線（+額外1束掃描深孔，+額外5條掃描細節）
激光類別
Ⅱ類（人眼安全）
分辨率
最高0.03mm
最高0.02mm
精度
最高0.03mm
最高0.02mm
最高0.02mm
最高0.01mm
體積精度
0.03+0.06mm/m
--
0.02+0.06mm/m
--
體積精度（結合photoshot）
0.03+0.025mm/m
--
0.02+0.025mm/m
--
基準距
300mm
150mm
300mm
150mm
景深
250mm
100mm
250mm
100mm
應用領域
中觀便攜式3D掃描技術是機械重工行業理想的質量檢測與逆向設計解決方案，在部分場景下可完全替代傳統接觸式三坐標測量設備，得益于我公司技術，設備具有極高的測量精度與可靠性。
航空航天產業是制造業明珠產業，但同時也是對加工質量要求作為苛刻的行業，因為他的制造質量關乎著乘客的生命安全。三維激光掃描儀尤其適于航空航天器的復雜自由曲面的質量控制與檢測，中觀自動化通過不斷的實踐與探索，目前在航空航聽領域有以下應用
模具是現代工業中非常常見的一種器具，模具依賴它們自身的形狀，通過一定手段使得具有一定塑性或流動性的工料也成為特定的形狀，模具是現代工業批量化制造的基礎，模具的質量決定了制造成品的質量，由于模具表面比較復雜，使用三坐標儀去測量，測量效率低，三維掃描儀在此類檢測中具有巨大的優勢三維掃描儀可以以高效地測量出模具的尺寸偏差，便于對模具精準修正，保證了零部件在實際生產中的加工精度。激光三維掃描技術大大提升模具生水平和機械制造水平。

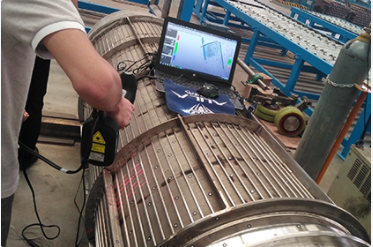

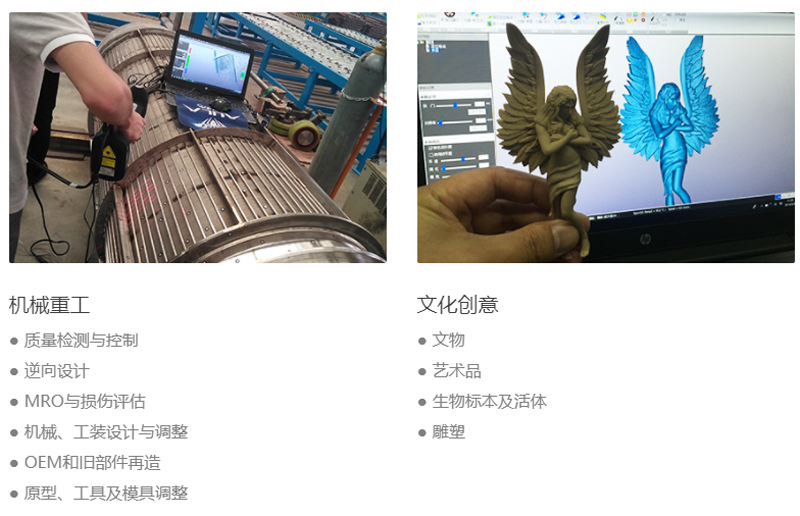

機械重工
經過長期的用戶實踐與技術改進，我公司三維掃描設備可適應各類極端條件下的使用環境，不受環境的溫濕度、振動、灰塵等影響，在惡劣使用條件下仍可保持極高的測量精度與速度

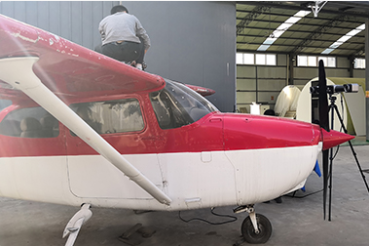

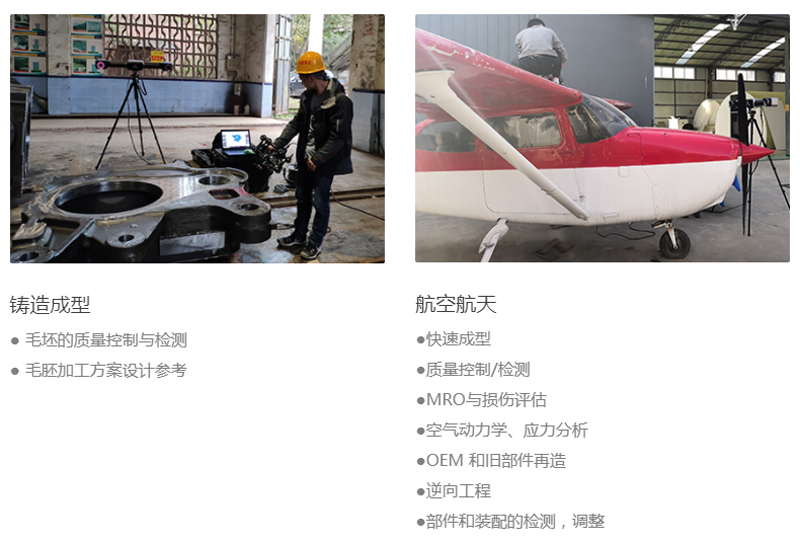

航天航空

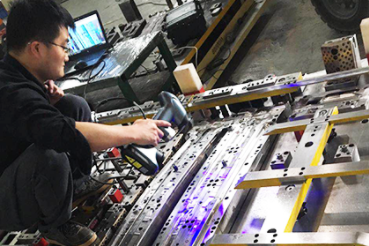

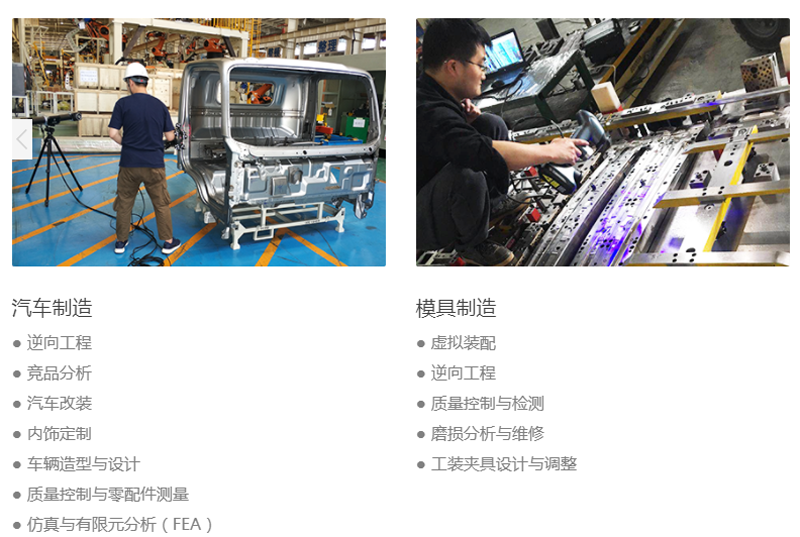

模具制造
3D掃描儀 RigelScan規格參數Specs
| 產品型號 | RigelScan | RigelScan Elite | ||
| 掃描模式 | 標準模式 | 精細模式 | 標準模式 | 精細模式 |
| 測量速率 | 205,000次/秒 | 320,000次/秒 | 480,000次/秒 | 320,000次/秒 |
| 掃描區域 | 最大225×250mm | 最大275×250mm | ||
| 藍色激光光源 | 6條激光線（+額外1束掃描深孔，+額外5條掃描細節） | 14條激光線（+額外1束掃描深孔，+額外5條掃描細節） | ||
| 激光類別 | Ⅱ類（人眼安全） | |||
| 分辨率 | 最高0.03mm | 最高0.02mm | ||
| 精度 | 最高0.03mm | 最高0.02mm | 最高0.02mm | 最高0.01mm |
| 體積精度 | 0.03+0.06mm/m | -- | 0.02+0.06mm/m | -- |
| 體積精度（結合photoshot） | 0.03+0.025mm/m | -- | 0.02+0.025mm/m | -- |
| 基準距 | 300mm | 150mm | 300mm | 150mm |
| 景深 | 250mm | 100mm | 250mm | 100mm |
3D掃描儀 RigelScan包裝清單Detail
3D掃描儀 RigelScan售后保障Terms
|
名稱 |
貨號 |
保修天數 |
說明 |
|
3D掃描儀 |
RigelScan |
一年 |
/ |
3D掃描儀 RigelScan評價曬單Comment
暫無相關評論
