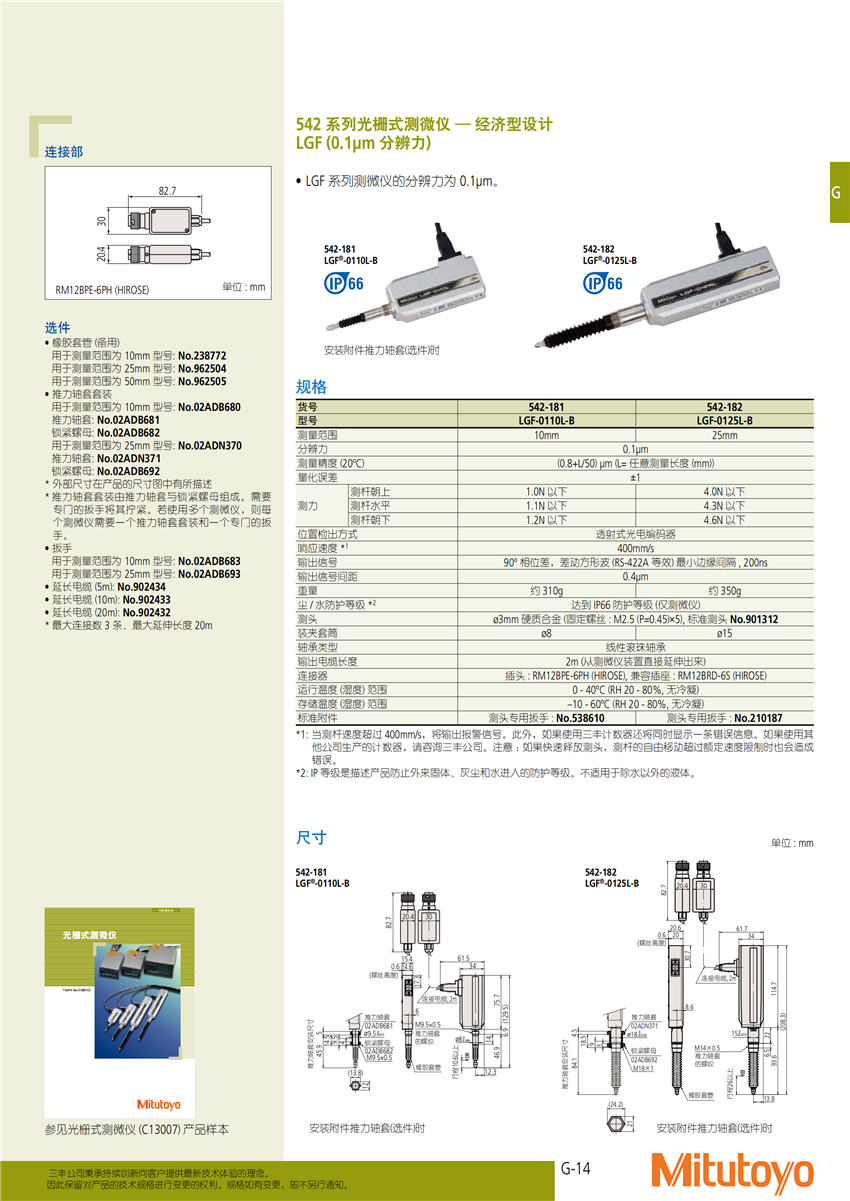

貨號

542-181

542-182

型號

LGF-0110L-B

LGF-0125L-B

測量范圍

10mm

25mm

分辨力

0.1μm

測量精度(20oC)

(0.8+L/50)μm(L=任意測量長度)

量化誤差

±1

測力

測桿朝上

1.0N以下

4.0N以下

測桿水平

1.1N以下

4.3N以下

測桿朝下

1.2N以下

4.6N以下

位置檢出方式

透射式光電編碼器

響應速度*1

400mm/s

輸出信號

90o相位差，差動方形波(RS-422A等效)最小邊緣間隔, 200ns

輸出信號間距

0.4μm

重量

約310g

約350g

塵/水防護等級*2

達到IP66防護等級(僅測微儀)

測頭

?3mm硬質合金(固定螺絲: M2.5(P=0.45)×5),標準測頭No.901312

裝夾套筒

?8

?15

軸承類型

線性滾珠軸承

輸出電纜長度

2m(從測微儀裝置直接延伸出來)

連接器

            插頭: RM12BPE-6PH(HIROSE),兼容插座: RM12BRD-6S(HIROSE)

運行溫度(濕度)范圍

0 - 40oC(RH 20 - 80%,無冷凝)

存儲溫度(濕度)范圍

–10 - 60oC(RH 20 - 80%,無冷凝)

標準附件

測頭專用扳手:No.538610

測頭專用扳手:No.210187
