增量系統敞開式光柵尺10 - 3000mm ST46-EZA
?具有按下按鈕信號自動調節功能(EZA功能)。 ?不用示波器或電腦的情況下,就可進行讀數頭的安裝和信號調節。
- √中國總代理
- √包郵
- √增值稅票
- √7*15服務

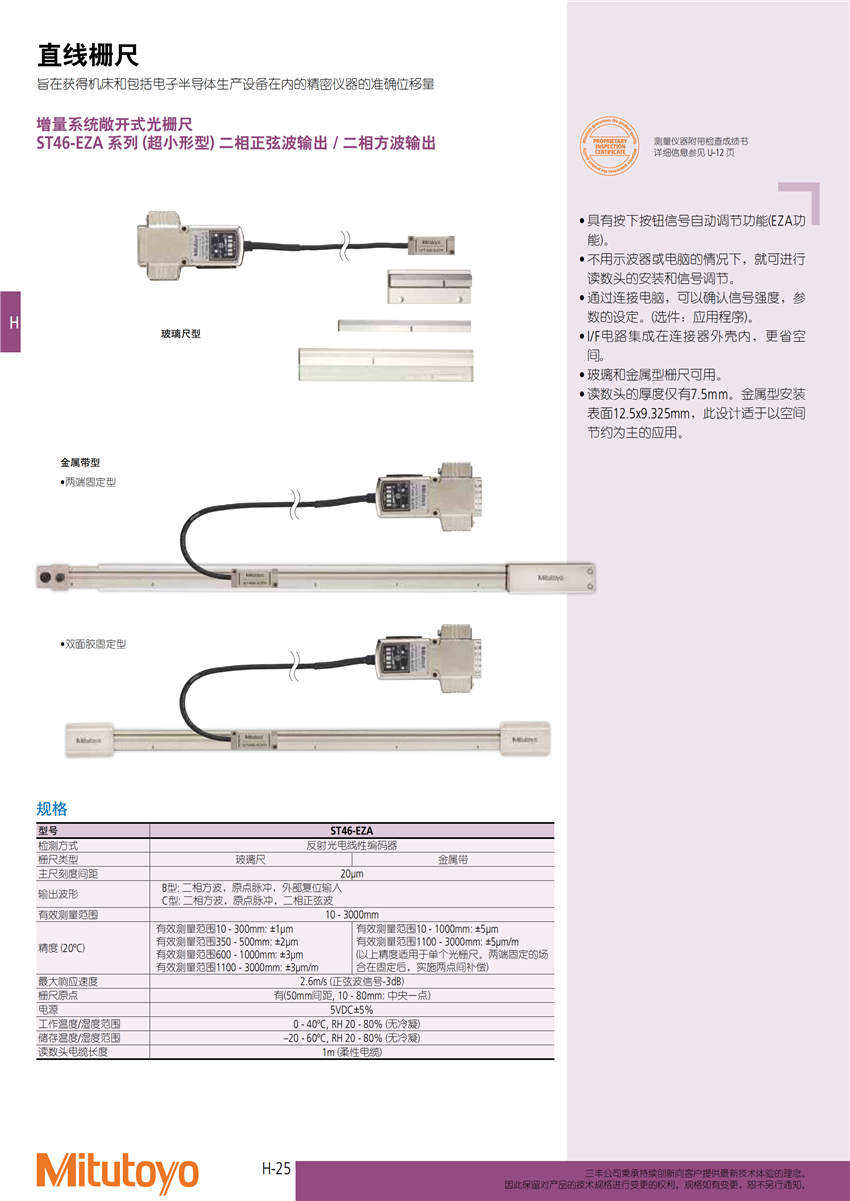

增量系統敞開式光柵尺10 - 3000mm ST46-EZA規格參數Specs
型號 |
ST46-EZA |
|
檢測方式 |
反射光電線性編碼器 |
|
柵尺類型 |
玻璃尺 |

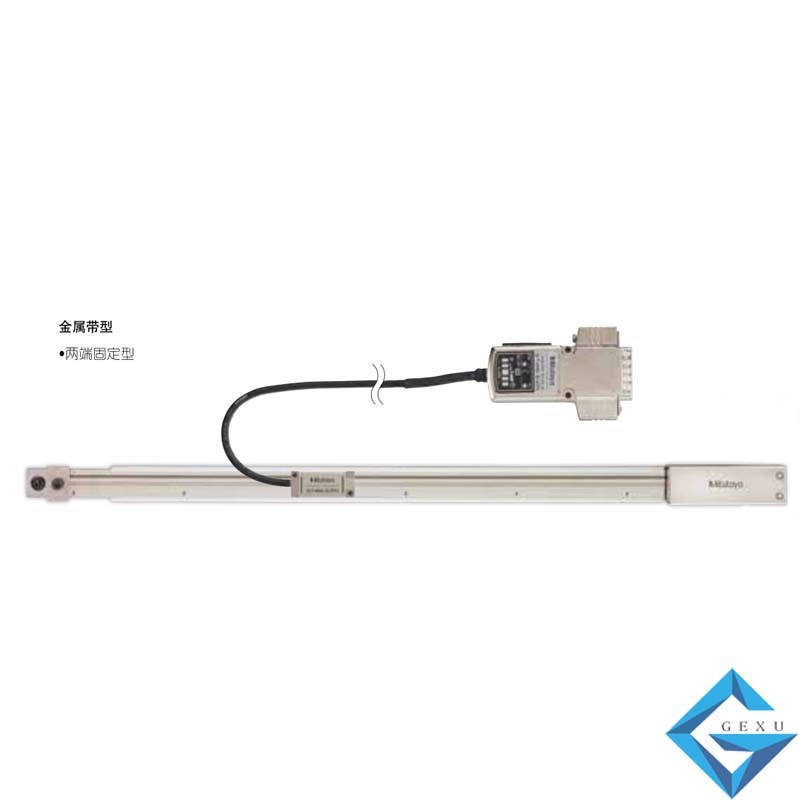

金屬帶 |
主尺刻度間距 |
20μm |
|
輸出波形 |
B型: 二相方波,原點脈沖,外部復位輸入 C型: 二相方波,原點脈沖,二相正弦波 |
|
有效測量范圍 |
10 - 3000mm |
|
精度 (20oC) |
有效測量范圍10 - 300mm: ±1μm 有效測量范圍350 - 500mm: ±2μm 有效測量范圍600 - 1000mm: ±3μm 有效測量范圍1100 - 3000mm: ±3μm/m |
有效測量范圍10 - 1000mm: ±5μm 有效測量范圍1100 - 3000mm: ±5μm/m (以上精度適用于單個光柵尺。兩端固定的場 合在固定后,實施兩點間補償) |
最大響應速度 |
2.6m/s (正弦波信號-3dB) |
|
柵尺原點 |
有(50mm間距, 10 - 80mm: 中央一點) |
|
電源 |
5VDC±5% |
|
工作溫度/濕度范圍 |
0 - 40oC, RH 20 - 80% (無冷凝) |
|
儲存溫度/濕度范圍 |
–20 - 60oC, RH 20 - 80% (無冷凝) |
|
讀數頭電纜長度 |
1m (柔性電纜) |
增量系統敞開式光柵尺10 - 3000mm ST46-EZA包裝清單Detail
增量系統敞開式光柵尺10 - 3000mm ST46-EZA售后保障Terms
名稱 |
貨號 |
保修天數 |
說明 |
光柵尺 |
ST46-EZA |
1年 | / |
