一、產品描述

SJ5760輪廓測量?jī)x采用進口高精度光柵測量系統、高精度研磨導軌、高性能非接觸直線電機、音圈電機測力系統、高性能計算機控制系統技術，

實現對各種工件表面輪廓進行測量和分析。通過高精度研磨導軌、高性能直線電機保證測量的高穩定性及直線度，采用進口高精度光柵測量

系統建立工件表面輪廓的二維坐標，計算機通過修正算法對光柵數據進行修正，最終還原出工件輪廓信息并以曲線圖顯示出來，通過軟件提

供的分析工具可對輪廓進行各種參數分析。

輪廓儀為全自動測量設備，操作者只需裝好被測工件，在檢定軟件上設定掃描的開始、結束位置，點擊“開始”按鈕，測針會自動接觸工件

表面,并按設定的位置掃描；在進行輪廓掃描的過程中，軟件界面會實時描繪輪廓曲線；掃描結束后，操作者可通過輪廓分析工具對生成的

輪廓曲線進行分析，得到如直線度、圓度、角度、距離、間距等輪廓參數。

系統軟件為簡體中文操作系統，操作方便。

二、產品功能

1. 表面輪廓評定：評定任何兩點間的距離，兩線夾角，圓弧半徑，并可對輪廓進行直線度、圓度分析等，重新分析和重新測量的操作簡單，

提高效率；

2. 尺寸標注：半徑、兩圓心中心距離、X方向尺寸、Z方向尺寸、斜邊尺寸、兩直線之間的夾角、圓弧最高或最低點、直線與直線相交、直線

與圓弧相交、圓弧與圓弧相交、尺寸標注線大小修改、在數據圖形某點上加標記等。

3. 局部輪廓放大和調平；
4. 界面友好，卓越的操作性，更符合中國用戶操作習慣；

5. 測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢測員、送檢單位、設備編號、檢定日期和有效日期等查詢和

管理測量記錄；

6. 可從數據庫中選定多條記錄成批打印測量記錄，可將檢定數據輸出到Word、Excel、AutoCAD（選配）文檔，具有數據備份和還原數據庫

功能；

7. 輸出多種Word格式報表，并支持完全的自定義報表，定制測量記錄報表；

8. 具有強大的CNC功能，能進行一系列的自動化，高效率的測量作業；

9. 成熟簡單的標定，對儀器的精度和測針磨損進行精確的補償。

三、標準配置

1)SJ5760輪廓測量?jī)x主機 1臺；
2)標定臺1套；
3)30mm單切面測針  1支；
4)平口虎鉗1套；
5) 萬向工作臺1套；
6) 測量軟件1套；
7) 品牌計算機1套
1）主機配置：雙核以上CPU，500GB硬盤，2G內存，Win7系統；
2）顯示器：24寸液晶顯示器。
8) 鋁合金儀器配件箱1個；
9)產品使用說明書1套；
10)產品合格證、保修卡1套；
11)免費保修1年。

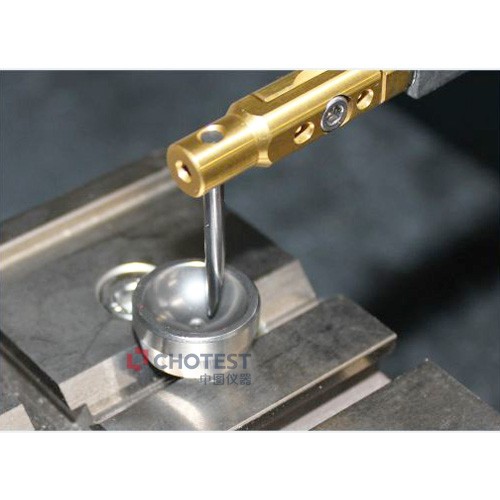

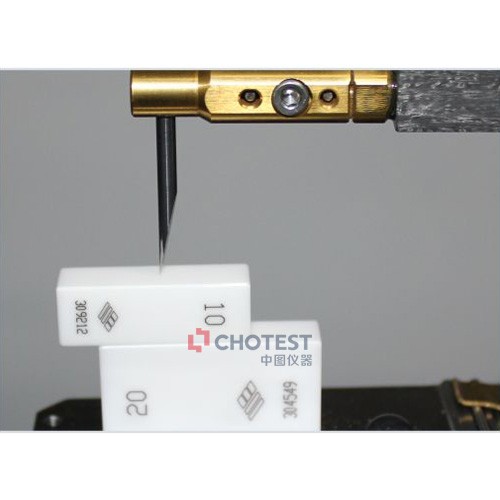

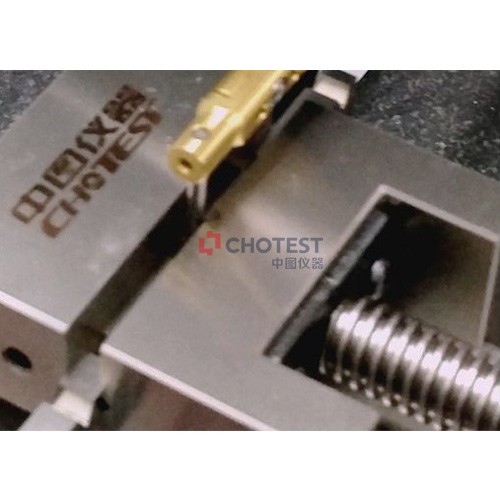

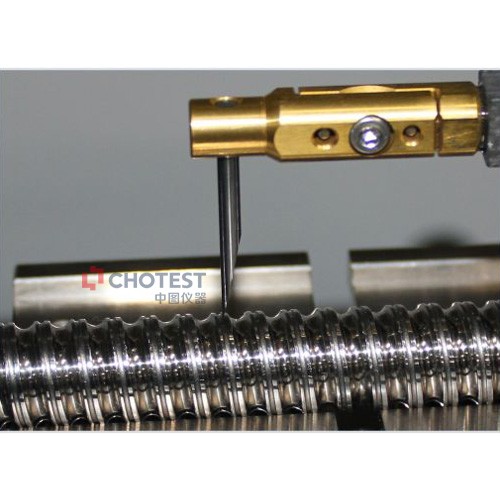

三、應用案例

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
