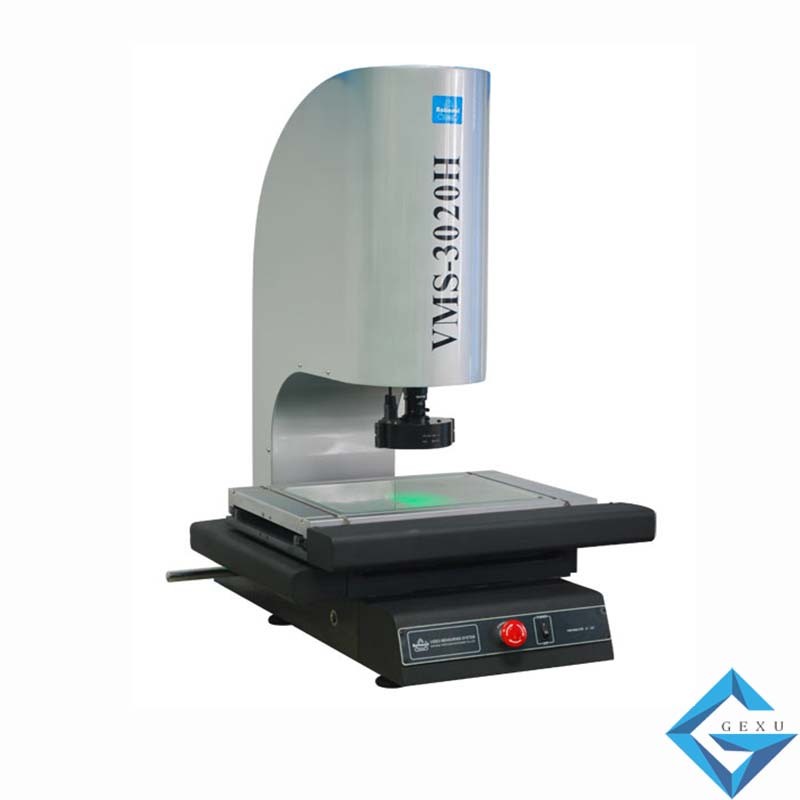

全自動影像儀(H型)VMS-3020H
VMS-H系列產品是本公司推出的全自動型影像測量?jī)x器。其結構精美觀大方，操縱簡便，結合本公司自主研發的QMS3D自動測量軟件可實現高效率的批量測量。該儀器適用于以二維坐標為目的的眾多領域，廣泛應用于機械、電子、儀表、塑料等行業
RATional - √中國總代理
- √包郵
- √增值稅票
- √7*15服務
特點：
1.自主開發QMS3D軟件，可滿足客戶不同測量需求
2.具有快速自動對焦、自動尋邊，強大的編程和自動測量功能
3.采用亞像素細分技術，提高邊界分辨能力
4.配置操縱手柄，亦可軟件程控
5. SPC數據處理分析，大批量治具測量
6. X、Y、Z三軸伺服控制，定位精度高速度快，運行平穩
7. 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
8. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
9. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
技術規格參數：
|
型號 |
VMS-2515H | VMS-3020H | VMS-4030H | |||
|
工 作 臺 |
金屬臺尺寸 | 450×280 | 500×330 | 606×466 | ||
| 玻璃臺尺寸 | 306×196 | 350×250 | 450×350 | |||
| 運動行程 | 220×120 | 270×170 | 370×270 | |||
| X、Y、Z數顯分辨力 | 0.5μm | |||||
| 示值誤差 | E1XY=（2.5+L/100）μm(L為被測長度，單位：mm) | |||||
| 截面原點一致性誤差(μm) | E0≤20 (Z軸升降行程每100mm) | |||||
| 外形尺寸 | 760×600×900 | 760×600×900 | 970×670×940 | |||
| 儀器重量 | 146 | 168 | 266 | |||
| Z軸升降行程 | 150（可訂購至300MM） | |||||
| 儀器配件 | 1X 鏡筒（標配） | 0.5X 鏡筒（選配） | 工作距離 | |||
| 變倍鏡頭 | 0.7-4.5X | 0.7-4.5X | ||||
| 附加鏡 | 視頻倍率 | 物方視場(mm) | 視頻倍率 | 物方視場(mm) | ||
| 0.5X（選配） | 10-64X | 22-3.4 | 5-32X | 44-6.8 | 175 | |
| 1X（標配） | 20-128X | 11.1-1.7 | 10-64X | 22-3.4 | 92 | |
| 2X（選配） | 40-256X | 5.5-0.9 | 20-128X | 11.1-1.7 | 36 | |
| 品牌電腦（標配）、操縱桿（標配） | ||||||
|
影像系統 |
1/2”彩色CCD攝像機；變倍鏡頭：品牌變倍鏡頭（選購件） | |||||
| 變倍鏡頭倍率：0.7X~4.5X；視頻倍率：20~128X（19.5”顯示器，分辨率1440*900） | ||||||
| 物方視場：11.1mm~1.7m | ||||||
| 電源：AC 220V 50/60Hz. 功率：250W (不包含電腦) | ||||||
全自動影像儀(H型)VMS-3020H規格參數Specs
|
型號 |
VMS-2515H | VMS-3020H | VMS-4030H | |||
|
工 作 臺 |
金屬臺尺寸 | 450×280 | 500×330 | 606×466 | ||
| 玻璃臺尺寸 | 306×196 | 350×250 | 450×350 | |||
| 運動行程 | 220×120 | 270×170 | 370×270 | |||
| X、Y、Z數顯分辨力 | 0.5μm | |||||
| 示值誤差 | E1XY=（2.5+L/100）μm(L為被測長度，單位：mm) | |||||
| 截面原點一致性誤差(μm) | E0≤20 (Z軸升降行程每100mm) | |||||
| 外形尺寸 | 760×600×900 | 760×600×900 | 970×670×940 | |||
| 儀器重量 | 146 | 168 | 266 | |||
| Z軸升降行程 | 150（可訂購至300MM） | |||||
| 儀器配件 | 1X 鏡筒（標配） | 0.5X 鏡筒（選配） | 工作距離 | |||
| 變倍鏡頭 | 0.7-4.5X | 0.7-4.5X | ||||
| 附加鏡 | 視頻倍率 | 物方視場(mm) | 視頻倍率 | 物方視場(mm) | ||
| 0.5X（選配） | 10-64X | 22-3.4 | 5-32X | 44-6.8 | 175 | |
| 1X（標配） | 20-128X | 11.1-1.7 | 10-64X | 22-3.4 | 92 | |
| 2X（選配） | 40-256X | 5.5-0.9 | 20-128X | 11.1-1.7 | 36 | |
| 品牌電腦（標配）、操縱桿（標配） | ||||||
|
影像系統 |
1/2”彩色CCD攝像機；變倍鏡頭：品牌變倍鏡頭（選購件） | |||||
| 變倍鏡頭倍率：0.7X~4.5X；視頻倍率：20~128X（19.5”顯示器，分辨率1440*900） | ||||||
| 物方視場：11.1mm~1.7m | ||||||
| 電源：AC 220V 50/60Hz. 功率：250W (不包含電腦) | ||||||
全自動影像儀(H型)VMS-3020H包裝清單Detail
|
名稱 |
貨號 |
宣傳冊 |
操作說明書 |
清單 |
|
全自動影像儀(H型) |
VMS-3020H |
|
|
/
|
全自動影像儀(H型)VMS-3020H售后保障Terms
|
名稱 |
貨號 |
保修天數 |
說明 |
|
全自動影像儀(H型) |
VMS-3020H |
一年 |
/
|
全自動影像儀(H型)VMS-3020H評價曬單Comment
暫無相關評論
